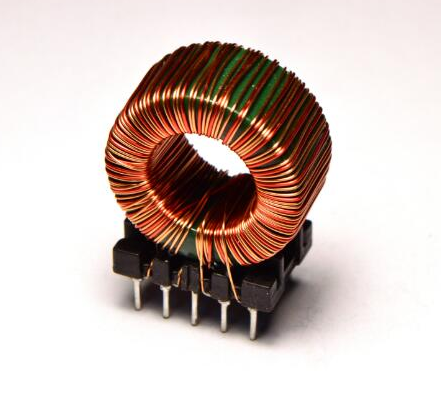

铁氧体磁环电感
一般晶粒较大，结构也比较紧密，具有高磁导率和高磁通密度的特点，且在低于1MHz 的频率时，具有较低损耗的特性。锰锌铁氧体的磁导率在几千---上万，铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。所以在抑制低频干扰时选用用锰锌铁氧体。在抑制高频干扰时，宜选用镍锌铁氧体；或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。
（1） 在抑制高频干扰时，宜选用镍锌铁氧体；频率在1MHZ-300MHZ，镍锌铁氧体的阻值很大。
（2） 在抑制低频干扰时，宜选用锰锌铁氧体；频率在1KHZ-10MHZ，阻值在150kΩ以下。
（3） 镍锌铁氧体NXO材料的初始导磁率μ比较低约10-2500，使用频率从五百千赫至几百兆赫。具高电阻率,高居里温度。 锰锌铁氧体MXO材料的初始导磁率μ约从400-10000，使用频率从几十赫至几百千赫。用于上限频率f1低于500kHz-1MHz的情况下。超过这个频率,必须使用NiZn（镍锌NXO）材料。
|
型号 |

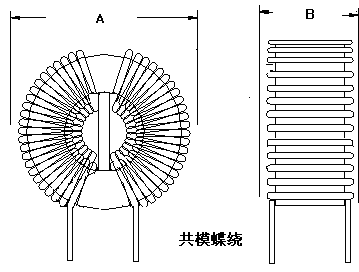

产品尺寸（mm)max |
电感量 |
饱和电流 |
|
|
A |
B |
|||
|
T6*3*3 |
8 |
5 |
50uH-100uH |
0.5A-1A |
|
T8*4*4 |
10 |
6 |
50uH-150uH |
0.5-2A |
|
T9*5*3 |
11 |
5 |
100uH-220uH |
2A-3A |
|
T10*6*4 |
13 |
6 |
220uH-400uH |
1A-2A |
|
T10*6*5 |
13 |
7 |
220uH-500uH |
1A-2A |
|
T12*6*4 |
15 |
7 |
300uH-600uH |
1A-3A |
|
T13*8*7 |
16 |
10 |
330uH-800uH |
2A-4A |
|
T14*9*5 |
18 |
9 |
500uH-1500uH |
2A-4A |
|
T14*8*7 |
18 |
11 |
600uH-1800uH |
3A-5A |
|
T16*9*5 |
20 |
9 |
470uH-1000uH |
2A-3A |
|
T16*12*8 |
20 |
12 |
330uH-1000uH |
2A-5A |
|
T18*10*7 |
22 |
11 |
680uH-2000mH |
3A-5A |
|
T18*10*10 |
22 |
14 |
800mH-3500mH |
5A-7A |
|
T20*10*10 |
24 |
14 |
820mH-3000mH |
7A-10A |
|
T22*14*8 |
26 |
12 |
500mH-2000mH |
8A-12A |
|
*: 以上为公司常见成品样式图,仅作参考.其它特殊款式暂未列入其中，欢迎咨询。 |
|
本公司可按客户要求定制各种规格及封装尺寸的铁氧体磁环电感。 |
|
|
